Spindle ATC CNC

Pengenalan Produk: gelendong ATC

Sistem pertukaran alat automatik disingkatkan sebagai ATC, gelendong ATC yang merupakan bahagian penting pusat pemesinan. Ia menyedari keperluan perubahan alat pemesinan berterusan antara proses bahagian, iaitu, selepas setiap proses selesai, alat baru yang digunakan dalam proses seterusnya secara automatik ditukar kepada gelendong, dengan itu Ia memastikan ciri-ciri proses kepekatan proses pusat pemesinan, dan pertukaran alatan biasanya diselesaikan melalui tindakan yang diselaraskan oleh manipulator, majalah alat dan gelendong alat mesin.

Berbanding dengan kepala gelendong turet alat mesin CNC dengan majalah alat dan penukar alat automatik, kerana hanya terdapat satu gelendong dalam kotak gelendong, komponen gelendong mempunyai ketegaran yang mencukupi, jadi ia boleh memenuhi keperluan pelbagai pemesinan ketepatan. Di samping itu, majalah alat boleh menyimpan sejumlah besar alat untuk pemprosesan pelbagai langkah bahagian kompleks, yang boleh meningkatkan kebolehsuaian dan kecekapan pemprosesan alat mesin CNC dengan ketara. Sistem penukaran alat automatik amat sesuai untuk pusat pemesinan.

Komposisi

Sistem menukar alat automatik biasanya terdiri daripada majalah alat dan manipulator. Sistem menukar alat automatik alat mesin yang berbeza mungkin berbeza, yang merupakan bahagian unik alat mesin.

1. Majalah alat

Seperti namanya, ia adalah gudang untuk menyimpan alat, iaitu, alat yang digunakan untuk memproses bahagian disimpan di sini, dan diambil oleh robot semasa pemprosesan. Terdapat dua jenis majalah alat terutamanya: majalah cakera dan majalah rantai.

(1) Majalah alat jenis cakera Kapasiti majalah alat adalah kira-kira 30. Jika kapasiti majalah alat terlalu besar, momen inersia majalah alat akan menjadi terlalu besar. Umumnya, pusat pemesinan kecil dan sederhana menggunakan lebih banyak majalah alat jenis cakera.

(2) Majalah alat jenis rantai mempunyai kapasiti yang besar, yang boleh memuatkan 100 alat atau lebih. Majalah alat jenis rantai mempunyai kapasiti yang besar, terutamanya kerana bahagian jenis kotak mempunyai banyak kandungan pemprosesan, dan bilangan alat yang digunakan meningkat dengan sewajarnya.

2. Manipulator

Terdapat pelbagai bentuk seperti lengan tunggal, lengan dua, dan lain-lain, dan beberapa pusat pemesinan bahkan tidak mempunyai manipulator, dan perubahan alat direalisasikan melalui pergerakan relatif majalah alat dan gelendong.

Kaedah Tukar Alat

Mengikut prinsip realisasi yang berbeza, pertukaran alat automatik termasuk perubahan alat pos alat berputar, pertukaran alat kepala gelendong, pertukaran alat automatik dengan majalah alat dan sebagainya.

Prinsip kerja pemegang alat berputar adalah serupa dengan jadual pengindeksan, dan alat lama dan baru boleh ditukar dengan memutarkan pemegang alat pada sudut tetap.

Apabila menukar kaedah menukar alat kepala gelendong, letakkan alat terlebih dahulu pada setiap kepala gelendong. Tujuan menukar alat dicapai dengan menggantikan kepala gelendong dengan putaran turet. Kedua-dua kaedah ini mempunyai reka bentuk yang mudah, masa menukar alat yang singkat dan kebolehpercayaan yang tinggi. Kelemahannya ialah bilangan alat yang dikhaskan adalah terhad, terutamanya ketegaran sistem gelendong yang menggantikan kepala gelendong dan kaedah penukaran alat adalah lemah, jadi ia hanya sesuai untuk alat mesin dengan sedikit proses dan keperluan ketepatan yang rendah.

Kaedah penukaran alat automatik dengan majalah alat terdiri daripada majalah alat, sistem pemilihan alat, mekanisme pertukaran alat dan bahagian lain, dan strukturnya agak kompleks. Walaupun kaedah ini mempunyai kelemahan dalam banyak proses menukar alat dan reka bentuk dan pembuatan yang rumit, tetapi kerana tahap automasinya yang tinggi, ia digunakan secara meluas apabila memproses bahagian kompleks dengan banyak proses.

Fungsi

(1) Masa pertukaran alat yang singkat;

(2) Alat ini mempunyai ketepatan kedudukan berulang yang tinggi;

(3) Penyimpanan alatan yang mencukupi;

(4) Majalah alat menempati lebih sedikit ruang.

Model

gelendong ISO20

gelendong ISO30

gelendong ISO40

gelendong BT30

gelendong BT40

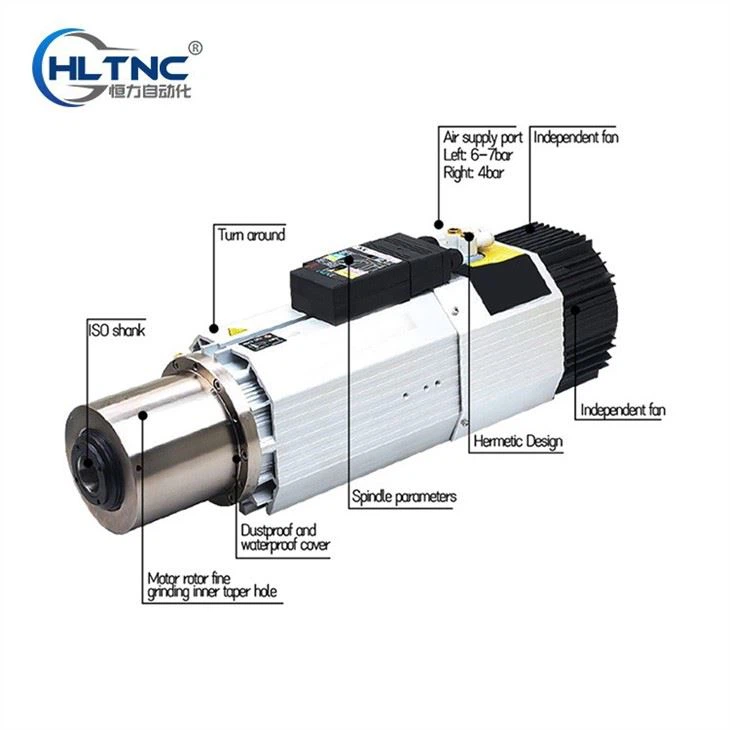

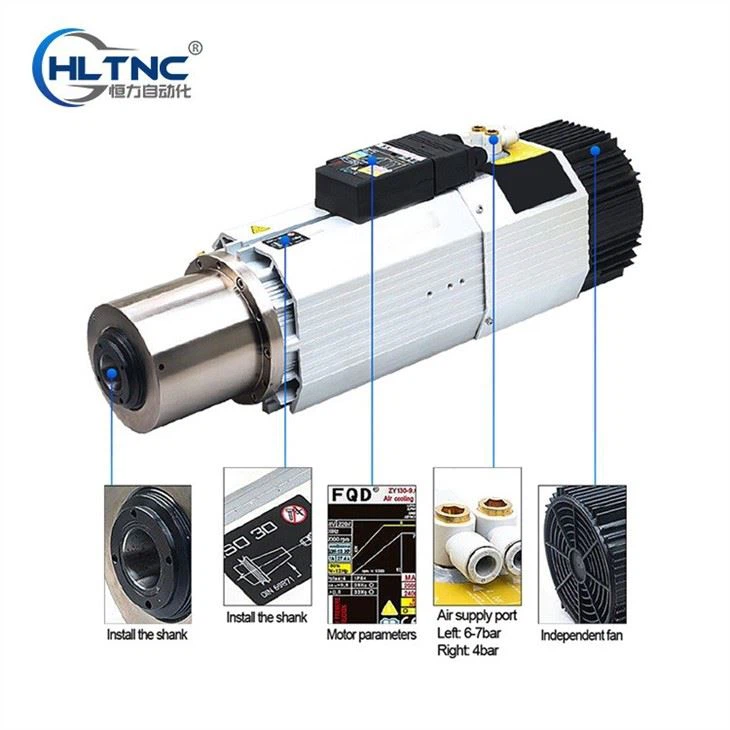

Spesifikasi produk

Syarikat kita

Pembungkusan, Penyimpanan, Pengendalian dan Pengangkutan
