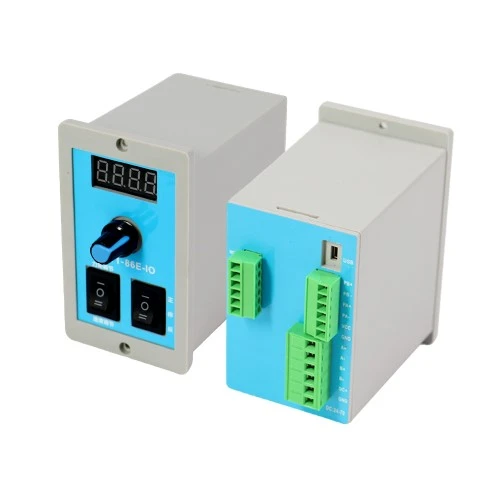

Pengatur Kelajuan

Pengawal kelajuan SCT1 ialah pengatur kelajuan motor stepper, terpakai pada peralatan automatik bersaiz kecil dan sederhana-seperti logistik, tekstil dan jentera penggulungan. Ia beroperasi pada bekalan kuasa DC 24V–70V dan memadankan motor stepper dengan bebibir 42–86. Dilengkapi dengan tiub digital 4-digit dan tombol pelarasan, ia membenarkan peraturan kelajuan dan tork. Ia menyokong kawalan ke hadapan / undur dan henti mula melalui butang panel atau isyarat IO, menampilkan perlindungan voltan lampau dan voltan bawah, serta menyampaikan getaran rendah dan operasi hingar yang rendah.

Hantar pertanyaan

pengenalan produk

I. Pengenalan Produk

Pengawal kelajuan SCT1 ialah motor stepperpengatur kelajuan, terpakai kepada peralatan automatik bersaiz kecil dan sederhana-seperti logistik, tekstil dan jentera penggulungan. Ia beroperasi pada bekalan kuasa DC 24V–70V dan sepadan dengan motor stepper dengan bebibir 42–86 . Dilengkapi dengan tiub digital 4-digit dan tombol pelarasan, ia membenarkan peraturan kelajuan dan tork. Ia menyokong kawalan ke hadapan / undur dan henti mula melalui butang panel atau isyarat IO, menampilkan perlindungan voltan lampau dan voltan bawah, serta menyampaikan getaran rendah dan operasi hingar yang rendah.

II. Penerangan & Ciri Produk

1. Prinsip Kerja

Mengguna pakai cip kawalan utama -generasi 32-bit DSP baharu, ia menerima isyarat kawalan daripada suis togol panel atau port IO luaran dan output yang memacu arus untuk mengendalikan 2-motor stepper gelung terbuka-. Pengguna boleh melaraskan paras arus keluaran dan nilai kelajuan melalui tombol untuk mengubah suai tork motor dan kelajuan putaran. Litar pengesanan voltan terbina dalam memantau input kuasa dalam masa nyata dan mencetuskan perlindungan penggera apabila keabnormalan. Port penyahpepijatan USB MINI membolehkan pengguna menulis semula parameter asas termasuk arus maksimum, kelajuan tertinggi dan model motor melalui perisian komputer atas, merealisasikan peraturan kelajuan dan tork gelung terbuka yang tepat.

SCT1 Speed Regulator

2. Kelebihan Produk

SCT1-86 dioptimumkan untuk menangani kelemahan biasa pengawal kelajuan stepper yang bersaing dalam pelesapan haba, keserasian, penalaan parameter, mod kawalan, perlindungan litar, julat parameter dan perkhidmatan selepas jualan.

Keserasian tinggi: Satu pemacu menyokong semua motor stepper 2 fasa dengan saiz bebibir 42/57/60/86.

(1)Julat voltan input lebar DC 24–70V, serasi dengan bekalan kuasa pensuisan DC universal untuk pelbagai senario bekalan kuasa.

(2)Terbina dalam-tiub digital 4-digit untuk pelarasan parameter visual, membolehkan persediaan di tapak pantas tanpa komputer.

(3)Mod kawalan dwi: Suis panel atau isyarat PLC IO untuk mula-berhenti dan menukar arah, sesuai untuk ujian prototaip manual dan barisan pengeluaran automatik.

(4) Reka bentuk getaran rendah dan hingar rendah, dengan perlindungan kerosakan dwi voltan lampau dan voltan bawah untuk operasi yang stabil.

(5)Struktur padat dengan-reka bentuk pelesapan haba dipasang sisi untuk pemasangan mudah dan prestasi kos yang cemerlang.

3. Memadankan Peralatan

(1)42/57 motor stepper kecil untuk peralatan-beban ringan;

(2) Motor stepper 86-flange untuk mesin penggulungan, penghalang pintu, penghantar logistik dan jentera tekstil;

(3)Peralatan yang memerlukan-peraturan kelajuan manual tapak tanpa penggunaan PLC;

(4) Barisan pengeluaran automatik dengan integrasi PLC, menyokong akses isyarat IO untuk kawalan permulaan, hentian dan arah automatik.

Speed Regulator Wiring Diagram

III. Memadankan Aksesori & Senario Aplikasi

1. Aksesori Padanan

Serasi dengan motor stepper 2 fasa dengan saiz bebibir 42/57/60/86. Dipadankan dengan bekalan kuasa pensuisan DC 24–70V, papan kawalan PLC dan kabel isyarat terlindung. Digunakan secara meluas dalam peralatan logistik pintar, tekstil, penggulungan dan penghalang pintu.

2. Senario Aplikasi

(1)Pergudangan & Logistik Pintar

Digunakan untuk menyusun talian penghantar, AGV kecil, mesin pelabelan bungkusan dan stesen pemindahan mengangkat di gudang luar negara. Tork dan kelajuan julat lebar boleh larasnya-bersama-sama dengan mod kawalan dwi menyokong penyahpepijatan prototaip manual dan sambungan ke talian automatik PLC luar negara. Getaran rendah dan operasi senyap sesuai dengan -tempoh operasi gudang berterusan, manakala input voltan DC 24–70V lebar menyesuaikan diri dengan pelbagai penyelesaian bekalan kuasa DC luar negara.

(2) Tekstil & Mesin Jahit

Digunakan untuk mesin sulaman berkomputer, mesin jumbai permaidani dan struktur kawalan ketegangan penggulungan benang. Pelarasan tork masa nyata-melalui tombol menstabilkan ketegangan benang; satu-penukaran satu klik menyokong motor 42/57/86 untuk model mesin yang berbeza. Algoritma DSP mengurangkan getaran untuk mengelakkan sisihan jahitan fabrik, dan perlindungan voltan dwi mengatasi turun naik voltan dalam persekitaran bengkel.

(3)Peralatan Penggulungan & Pembungkusan Kecil

Mesin penggulungan gegelung, peranti penggulungan wayar, mesin pembungkus bantal mini dan mekanisme daya tarikan pengisian menuntut tork boleh laras yang stabil. Arus julat penuh-0–6000mA meliputi beban belitan ringan dan berat, dan penalaan visual tiub digital membolehkan juruteknik luar negara mengubah suai parameter dengan pantas tanpa komputer.

(4)Penghalang Pintu & Pintu Automatik (Pasar Raya, Kilang & Tempat Letak Kereta di Eropah & Amerika)

Penghalang akses automatik, pengadang berguling kalis-gudang dan pagar jalan luar. Peralatan luaran menghadapi turun naik voltan yang teruk, dikurangkan oleh input voltan lebar dan perlindungan voltan dwi; kod kesalahan membolehkan penyelesaian masalah pantas. Arus pegangan boleh laras membolehkan pintu masuk secara manual selepas pemotongan kuasa, sesuai untuk operasi luar tanpa pengawasan.

(5) Automasi Tersuai Kecil & Peralatan Pemprosesan 3C

Mesin pendispensan ringkas, mesin ukiran kecil, meja penghantar PCB asas dan perkakas pemasangan komponen. Keserasian universal dengan semua 42–86 motor stepper bebibir mengurangkan kos inventori untuk pengeluar peralatan luar negara. Port USB MINI menyokong konfigurasi parameter kelompok melalui perisian komputer atas untuk pentauliahan peralatan eksport besar-besaran.
