Pemilihan Gandingan Gantry untuk Dwi-Drive dan Gantry Axes
Seorang pembina mesin menghantar foto kepada kami beberapa waktu lalu: rasuk gantri pada penghala, dua motor, dua skru dan tanda saksi yang menunjukkan bahawa satu sisi rasuk telah duduk pecahan lebih rendah daripada yang lain cukup lama untuk memakai rel panduan berwarna hitam.
Kedua-dua gandingan pada mesin itu adalah nombor bahagian yang sama. Kedua-duanya baik-baik saja. Dan itulah masalahnya, kerana pemilihan gantri gantri tidak diselesaikan dengan membeli bahagian yang sama dua kali. Pada gantri kedua-dua belah pihak tidak melakukan kerja yang sama, walaupun apabila lukisan mengatakan mereka melakukannya.
Apa yang menjadikan paksi gantri berbeza
Pada paksi biasa, gandingan terletak di antara motor dan skru, dan jika ia agak lembut, satu-satunya akibatnya ialah paksi ketinggalan di bawah beban dan pengawal menanganinya.
Gantri mempunyai dua daripada segala-galanya memacu satu struktur tegar. Kedua-dua belah secara mekanikal diikat bersama melalui rasuk, slaid silang dan bahan kerja, jadi mereka tidak boleh bergerak secara bebas walaupun pemacu mahu. Setiap perbezaan di antara mereka - dalam kekakuan, dalam tindak balas, dalam penjajaran - perlu pergi ke suatu tempat, dan ia masuk ke dalam bingkai sebagai kelainan.
Itulah sebabnya soalan pemilihan gandingan gantri sebenarnya bukan tentang tork. Ia adalah mengenai memadankan dua pemacu supaya tidak ada yang melawan yang lain.
Kekakuan kilasan, dan mengapa kedua-dua belah dikira
Kekakuan kilasan menentukan sejauh mana gandingan tergulung di bawah beban. Pada gantri nombor itu bukan harta satu gandingan, ia adalah perbandingan antara keduanya.
Jika gandingan kiri lebih kaku daripada kanan, maka untuk tork yang sama bahagian kiri memegang kedudukan lebih baik. Sebelah kanan berpusing sedikit lebih jauh. Rasuk itu tegar, jadi percanggahan tidak menjadi jurang fizikal - ia menjadi beban. Bahagian yang lebih keras mengambil lebih banyak daya pemotongan dan bahagian yang lebih lembut mengambil kurang, dan mesin menarik dirinya keluar dari segi empat sama di bawah beban.
Dalam amalan, ketidakpadanan jarang berlaku dalam gandingan itu sendiri, yang datang dari kotak yang sama dengan rating yang sama. Ia datang dari apa yang ada di sekeliling mereka. Galas skru satu sisi dipramuat secara berbeza. Pengapit sebelah telah dipasang pada aci beberapa perseratus di bawah saiz. Satu sisi mempunyai sisipan elastomer yang telah berjalan lebih panas kerana tempat motor duduk.
Ralat terbalik mempunyai dua sisi
Orang mengukur ralat bergantung arah pada gantri dengan memotong segi empat sama dan memeriksa pepenjuru. Apa yang ujian itu berikan kepada anda ialah jumlah kedua-dua belah pihak, dan ia tidak akan memberitahu anda yang mana satu yang bersalah.
Tabiat yang lebih baik ialah membandingkan kedua-dua pemacu antara satu sama lain dan bukannya dengan lukisan. Perintahkan pergerakan pendek ke satu arah, kemudian ke belakang, dan tonton ralat berikut pada setiap paksi secara berasingan jika kawalan akan menunjukkan kepada anda. Jika satu sisi menunjukkan lebih banyak gerakan hilang semasa pembalikan daripada yang lain, bahagian itu adalah yang perlu dilihat, dan calon yang mungkin adalah muat pengapit, sisipan jika ada, dan pramuat nat skru.
Lakukan itu pada mesin sejuk dan sekali lagi selepas sejam berjalan. Masalah gantri yang hanya muncul apabila hangat biasanya bersifat terma, dan tiada perubahan gandingan akan membaikinya.
| Jenis gandingan | Pada paksi dwi-pemacu |
|---|---|
| Belos atau diafragma | Pilihan biasa. Cukup kaku sehingga kedua-dua sisi kekal rapat, dan unsur logam tidak berubah mengikut suhu seperti yang dilakukan oleh getah. |
| Diapit tegar | Boleh digunakan di mana kedua-dua motor dan skru berada pada satu plat mesin dan penjajaran adalah benar-benar baik. Paling tidak memaafkan jika tidak. |
| Rahang dengan sisipan | Selesa pada mesin yang kasar, tetapi kedua-dua sisipan berumur pada kadar yang berbeza dan ketidakpadanan tumbuh dengan sendirinya. |
| Oldham atau jenis gelongsor | Jarang ada pada gantri. Elemen gelongsor membawa gerakan hilang, yang dihukum oleh paksi dwi-drive. |
Perkongsian beban ialah bahagian yang dilangkau
Dua pemacu yang menolak rasuk tegar perlu berkongsi beban, dan tiada apa-apa dalam gandingan membuatkannya melakukannya secara automatik. Kawalan boleh, dan ia hanya boleh melakukannya sebaik yang dibenarkan oleh mekanik.
Apabila kedua-dua gandingan adalah sama kaku dan sama ketat, susunan tuan-dan-hamba berfungsi dengan lancar, kerana kedua-dua belah membelok dengan jumlah yang sama untuk tork yang sama. Apabila mereka tidak, hamba bekerja lebih keras daripada tuan pada beberapa titik dalam perjalanan dan ralat kedudukan mengembara di sepanjang paksi daripada duduk pada satu nilai.
Inilah sebabnya, pada gantri, kami lebih suka mempunyai dua gandingan yang sejujurnya kaku daripada dua yang selesa. Gandingan dengan elemen lembut mengaburkan perkongsian beban, dan tiada jumlah penalaan mengembalikannya.
Pemilihan gandingan gantri: perkara yang kita periksa sebelum menyalahkan bahagian
Dalam susunan, inilah yang kami akan semak. Plat pelekap. Jika kedua-dua motor tidak terletak pada satu permukaan yang dimesin, atau jika satu telah dikilap untuk mencapainya, gandingan diminta untuk membetulkan ralat bingkai.

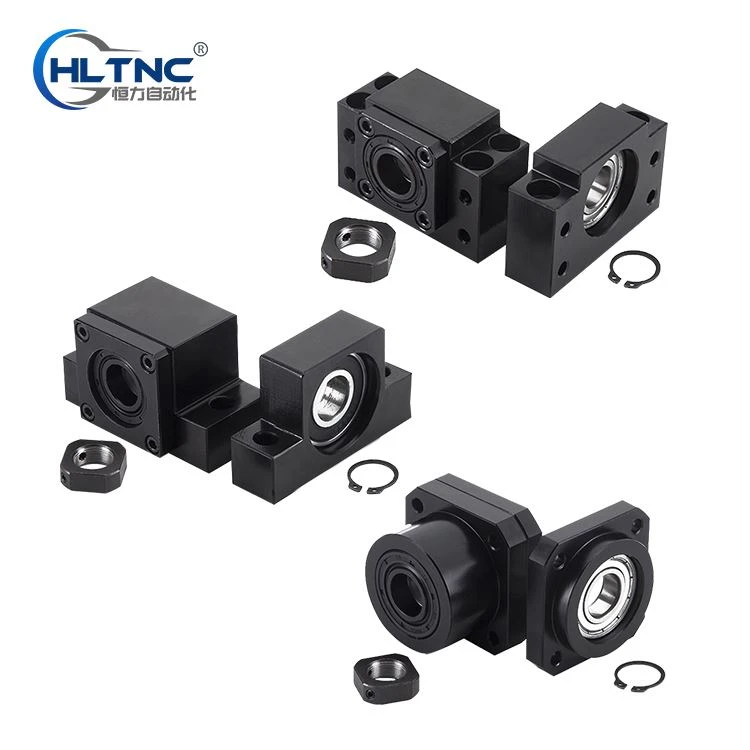

Kemudian penjajaran setiap motor ke skru sendiri, diukur dan bukannya bola mata. Kemudian pengapit muat pada keempat-empat hujung aci. Kemudian galas sokongan skru. Hanya selepas itu masuk akal untuk membandingkan gandingan sebagai bahagian.
Apabila kami memetik untuk pemilihan gantri gantri kami meminta kedua-dua mengimbangi mendatar dan menegak pada setiap sisi, jarak dari muka motor ke hujung skru, kelajuan lintasan maksimum, dan sama ada kawalan menjalankan kedua-dua belah sebagai hamba induk atau sebagai dua paksi bebas. Soalan terakhir itu mengubah jawapan lebih daripada dimensi. Versi keluli dan aluminium bagi jenis di atas adalah padahalaman pengganding aci kelulidanhalaman gandingan aluminium.
Satu lagi perkara yang kami telah pelajari dengan cara yang perlahan: pada gantri, sentiasa menggantikan kedua-dua gandingan bersama apabila satu gagal. Gandingan baharu yang dipasangkan dengan gandingan yang haus ialah ketidakpadanan kekakuan yang dibina dengan sengaja.
Hantar butiran pemacu untuk kedua-dua pihak melaluiborang inidan kami akan memetiknya sebagai pasangan yang sepadan.
