Bagaimanakah pemacu motor mencegah kerosakan daripada sambungan kekutuban terbalik?

Sebagai penyedia berpengalaman dalam industri Motor dan Pemandu, saya telah menyaksikan sendiri peranan penting yang dimainkan oleh pemandu motor dalam memastikan operasi yang lancar dan selamat bagi pelbagai sistem motor. Salah satu isu yang paling biasa tetapi berpotensi malapetaka yang boleh berlaku ialah sambungan terbalik - polariti. Dalam blog ini, saya akan mendalami bagaimana pemandu motor menghalang kerosakan daripada situasi berbahaya tersebut.

Memahami Songsang - Sambungan Kekutuban

Sambungan songsang - kekutuban berlaku apabila terminal positif dan negatif sumber kuasa disambungkan dengan cara yang salah kepada pemandu motor. Ini boleh berlaku disebabkan oleh kesilapan manusia semasa pemasangan, gambar rajah pendawaian yang salah, atau juga kerosakan sistem elektrik. Apabila terbalik - kekutuban berlaku, ia boleh membawa kepada lonjakan arus ke arah yang salah, yang boleh menyebabkan terlalu panas, kegagalan komponen, dan dalam kes yang teruk, kerosakan kekal pada pemandu motor dan motor yang disambungkan.

Litar Perlindungan Terbina dalam

Kebanyakan pemandu motor moden dilengkapi dengan litar perlindungan terbina dalam untuk melindungi daripada sambungan kekutuban terbalik. Litar ini bertindak sebagai barisan pertahanan pertama, menghalang aliran arus ke arah yang salah.

Perlindungan Berasaskan Diod

Salah satu kaedah yang paling mudah dan paling banyak digunakan ialah penggunaan diod. Diod ialah peranti semikonduktor yang membenarkan arus mengalir dalam satu arah sahaja. Dalam pemandu motor, diod boleh diletakkan secara bersiri dengan input kuasa. Apabila kekutuban yang betul digunakan, diod mengalirkan arus, membenarkan kuasa mencapai pemandu motor. Walau bagaimanapun, jika kekutuban terbalik berlaku, diod menyekat aliran semasa, menghalang kerosakan pada pemandu.

Sebagai contoh, diod Schottky sering digunakan kerana penurunan voltan hadapan yang rendah. Ini bermakna apabila kekutuban yang betul digunakan, terdapat kehilangan kuasa yang minimum merentasi diod, memastikan operasi pemandu motor yang cekap.

MOSFET - Perlindungan Berasaskan

Pendekatan lain ialah penggunaan Metal - Oksida - Medan Semikonduktor - Transistor Kesan (MOSFET). MOSFET boleh dikonfigurasikan untuk bertindak sebagai suis yang membenarkan arus mengalir ke arah yang betul dan menyekatnya ke arah sebaliknya. Berbanding dengan diod, MOSFET boleh mengendalikan arus yang lebih tinggi dan mempunyai kehilangan kuasa yang lebih rendah semasa menjalankan.

Dalam litar perlindungan kekutuban terbalik berasaskan MOSFET, litar kawalan memantau kekutuban voltan input. Apabila kekutuban yang betul dikesan, MOSFET dihidupkan, membenarkan arus mengalir. Jika terbalik - kekutuban dikesan, MOSFET dimatikan, menghalang arus daripada mengalir melalui pemandu motor.

Fius dan Pemutus Litar

Sebagai tambahan kepada litar perlindungan, fius dan pemutus litar juga biasa digunakan dalam pemandu motor untuk mengelakkan kerosakan daripada sambungan kekutuban terbalik.

Fius

Fius ialah peranti ringkas yang mengandungi wayar atau jalur logam yang cair apabila terlalu banyak arus mengalir melaluinya. Dalam pemandu motor, fius boleh diletakkan dalam litar input kuasa. Jika terbalik - polariti berlaku dan lonjakan arus yang besar dijana, fius akan bertiup, memutuskan litar dan mengelakkan kerosakan selanjutnya pada pemandu dan motor.

Fius datang dalam penilaian yang berbeza, dan penarafan fius yang sesuai harus dipilih berdasarkan arus maksimum yang dijangka dikendalikan oleh pemandu motor.

Pemutus Litar

Pemutus litar adalah serupa dengan fius kerana ia direka untuk mengganggu litar apabila keadaan lebihan arus berlaku. Walau bagaimanapun, tidak seperti fius, pemutus litar boleh ditetapkan semula selepas ia tersandung. Ini menjadikannya lebih mudah untuk aplikasi di mana kejadian arus lebih kerap mungkin berlaku.

Dalam pemandu motor, pemutus litar boleh digunakan untuk melindungi daripada sambungan kekutuban songsang. Apabila lonjakan arus yang besar disebabkan oleh kekutuban terbalik dikesan, pemutus litar akan tersandung, membuka litar dan mengelakkan kerosakan. Sebaik sahaja isu kekutuban terbalik dibetulkan, pemutus litar boleh ditetapkan semula, membolehkan pemandu motor menyambung semula operasi normal.

Sistem Pemantauan dan Diagnostik

Banyak pemandu motor moden juga dilengkapi dengan sistem pemantauan dan diagnostik yang boleh mengesan sambungan kekutuban songsang dan mengambil tindakan yang sewajarnya.

Penderia Voltan

Penderia voltan boleh digunakan untuk memantau kekutuban voltan input. Penderia ini boleh mengesan tahap voltan dan kekutuban pada input kuasa pemandu motor. Jika terbalik - polariti dikesan, sensor boleh menghantar isyarat kepada litar kawalan pemandu motor.

Litar kawalan kemudiannya boleh mengambil beberapa tindakan, seperti mematikan pemacu motor, mengaktifkan penggera, atau menyediakan mesej diagnostik kepada pengguna. Ini membolehkan pengecaman dan pembetulan cepat bagi isu kekutuban terbalik.

Penderia Semasa

Penderia semasa juga boleh digunakan untuk mengesan aliran arus tidak normal yang disebabkan oleh sambungan kekutuban terbalik. Apabila terbalik - polariti berlaku, selalunya terdapat peningkatan yang ketara dalam arus. Penderia semasa boleh mengesan peningkatan ini dan menghantar isyarat kepada litar kawalan.

Litar kawalan kemudiannya boleh mengambil tindakan yang sewajarnya, seperti mematikan pemandu motor atau mengaktifkan mekanisme perlindungan untuk mengelakkan kerosakan.

Aplikasi Sebenar - Dunia

Mari kita lihat beberapa aplikasi dunia sebenar di mana perlindungan kekutuban terbalik pemandu motor adalah penting.

Automasi Perindustrian

Dalam sistem automasi industri, pemacu motor digunakan untuk mengawal pelbagai jenis motor, seperti motor servo dan motor stepper. Motor ini selalunya digunakan dalam proses kritikal, dan sebarang kerosakan pada pemandu motor boleh menyebabkan masa henti pengeluaran dan kerugian kewangan yang ketara.

Sebagai contoh, dalam lengan robot yang digunakan di kilang pembuatan, pemandu motor yang mengawal pergerakan lengan mesti dilindungi daripada sambungan kekutuban songsang. Jika terbalik - kekutuban berlaku, ia boleh menyebabkan lengan robotik tidak berfungsi, membawa kepada kecacatan produk atau kemalangan.

Kenderaan Elektrik

Dalam kenderaan elektrik, pemandu motor digunakan untuk mengawal motor elektrik yang menggerakkan kenderaan. Songsang - sambungan kekutuban dalam pemandu motor kenderaan elektrik bukan sahaja boleh merosakkan pemandu tetapi juga menimbulkan risiko keselamatan kepada penumpang.

Sebagai contoh, jika pemandu motor dalam rangkaian kuasa kereta elektrik rosak akibat kekutuban terbalik, ia boleh menyebabkan kehilangan kuasa secara tiba-tiba semasa kenderaan sedang bergerak, yang amat berbahaya.

Tawaran Produk Kami

Sebagai pembekal Motor dan Pemandu, kami menawarkan pelbagai jenis pemacu motor berkualiti tinggi dengan ciri perlindungan kekutuban terbalik termaju. kamiNema 34 Gelung Tertutuppemandu motor direka untuk aplikasi tork tinggi dan dilengkapi dengan litar perlindungan yang teguh untuk mengelakkan kerosakan daripada sambungan kekutuban terbalik.

Kami juga menyediakanKabel Berlindung Motoruntuk memastikan penghantaran kuasa yang boleh dipercayai kepada pemandu motor. Perisai membantu mengurangkan gangguan elektromagnet dan melindungi kabel daripada kerosakan.

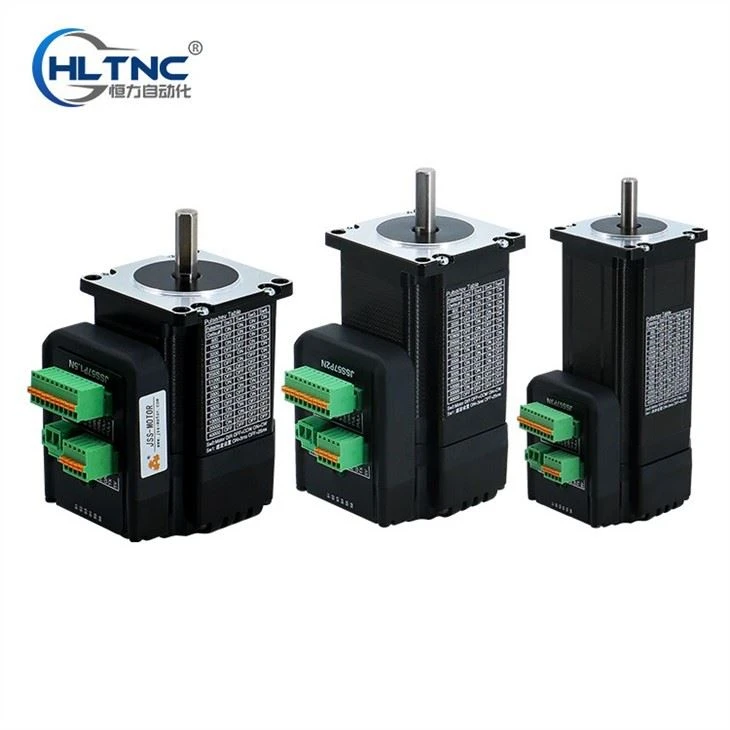

Di samping itu, kamiMotor Didorong Bersepadumenggabungkan motor dan pemandu menjadi satu unit, memberikan penyelesaian yang padat dan cekap. Unit bersepadu ini juga menampilkan perlindungan kekutuban terbalik termaju untuk memastikan kebolehpercayaan jangka panjang.

Kesimpulan

Sambungan songsang - kekutuban adalah isu serius yang boleh menyebabkan kerosakan ketara kepada pemandu motor dan motor yang disambungkan. Walau bagaimanapun, dengan penggunaan litar perlindungan terbina dalam, fius, pemutus litar, pemantauan dan sistem diagnostik, pemandu motor boleh menghalang kerosakan daripada sambungan kekutuban terbalik dengan berkesan.

Sebagai pembekal Motor dan Pemandu, kami komited untuk menyediakan pelanggan kami produk berkualiti tinggi yang boleh dipercayai dan selamat. Jika anda berada di pasaran untuk pemandu motor atau produk berkaitan, kami menjemput anda untuk menghubungi kami untuk perbincangan perolehan. Pasukan pakar kami dengan senang hati akan membantu anda dalam mencari penyelesaian yang tepat untuk keperluan khusus anda.

Rujukan

1. Dorf, RC, & Bishop, RH (2013). Sistem Kawalan Moden. Pearson.
2. Mohan, N., Undeland, TM, & Robbins, WP (2012). Elektronik Kuasa: Penukar, Aplikasi dan Reka Bentuk. Wiley.
3. Milunović, D. (2018). Mesin dan Pemacu Elektrik: Asas, Jenis dan Aplikasi. Akhbar CRC.
